盯紧传动系统设计 提升三翼自动门运行质量

2019/4/25 14:08:43

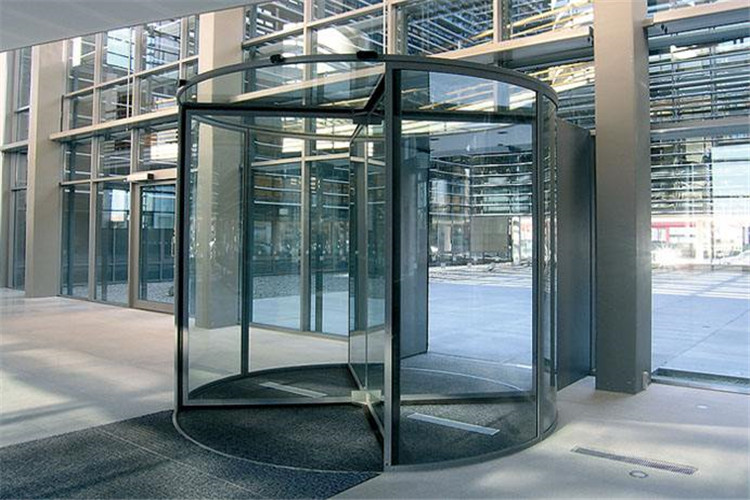

在三翼自动门整个设计工作中,机械部分的设计可谓是重中之重,其中不仅包含有整体机构的设计、传动方式的设计,还包含门体、限位开关、光电开关等部件的安装,故重要性不言而喻。为保障三翼自动门的正常运转,本文现针对三翼自动门传动系统的总体设计要求以及相关设计注意事项作以详细介绍。





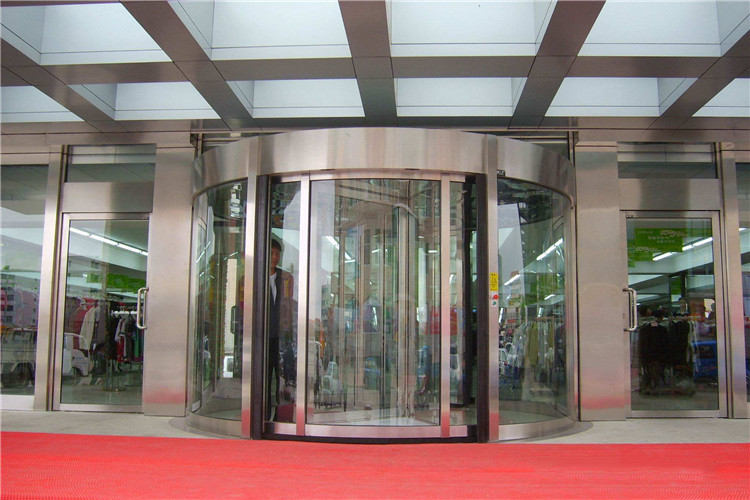

三翼自动门传动系统部分要求将电动机转动转变为直线的往复运动,在比较链传动、涡轮蜗杆传动、齿轮传动、皮带传动等传动方式的优缺点及自动门的使用环境后本系统采用了皮带传动,首先皮带传动比较卫生洁净不需使用润滑剂。其次,噪声小,适合商场、银行等要求比较高的服务性公共场所。第三,结构紧凑节省了空间。第四,适合安装两扇移动门的情况。





该系统包括皮带、皮带张紧轮两个模块。皮带模块用了同步齿形带,同步齿形带以合成纤维或钢丝绳作为强力层,以氯丁橡胶或聚氨酯作为基体,把带的内侧制成齿状以便与同步带的齿相啮合,可以将驱动电机的转动传变为直线的往复运动。与普通传送带相比,同步齿形带具有传动比准确、传动比范围大、结构紧凑等优点。该系统选用以钢丝绳作强力层和以聚氨酯作基体的同步齿形带。选择这种特殊工艺材料的齿形皮带,伸缩性小,不受温度影响,使用过程中降低了因皮带的伸缩而引起的三翼自动门传动的不稳定,无需经常调紧张紧装置。保障了装置的使用性能,延长了使用寿命。





皮带张紧轮模块带附着在皮带张紧轮模块上,为了便于调节皮带张紧度在必要的情况下,该模块设置了皮带张紧轮机构。皮带模块和皮带张紧轮模块的双重使三翼自动门门体移动的可靠性得以保障,自动门的驱动力的稳定可靠性得以提高。



当然,仅做好传动系统的设计工作还不足以有效保障整个三翼自动门功能的正常发挥与门体的平稳运转,整体机构、各附件的设计安装同样不容忽视,有关自动门其他功能系统合理设计方案的内容本站将会在后续的文章中着重分析讲解。
