锤炼精湛安装技艺 永把三翼手动门安全关

2019-4-25 14:42:34

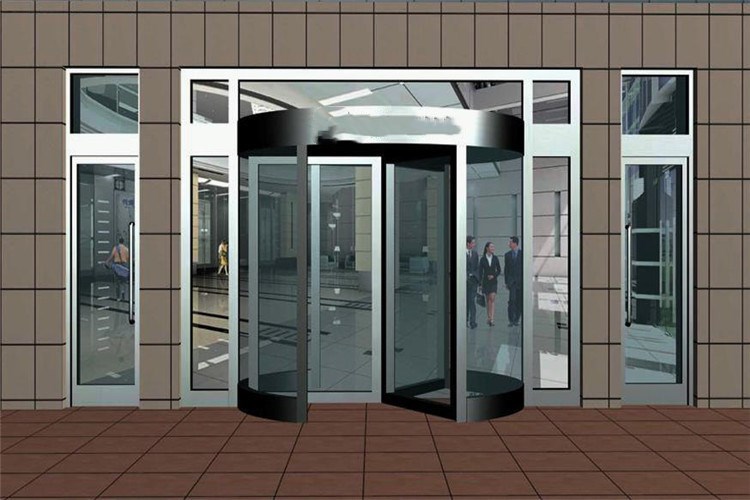

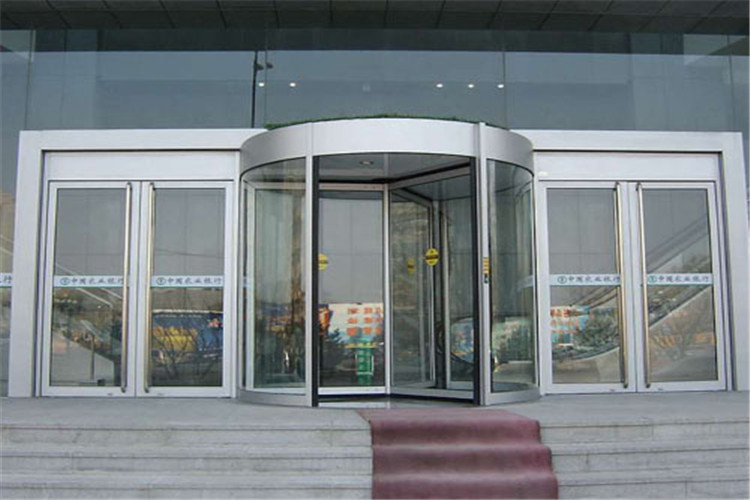

在很多建筑物进出口,比如大型商场、医院、写字楼等场合,我们通常都会看到三翼手动门的“身影”。这种手动门大多可通过手推进行转动,并利用自身的慢性旋转速度,来保障开门的安全以及人员流通的正常运转,但要想将三翼手动门安装地较为完美,还是需要很大技术含量的。为使三翼手动门的安装更加地科学化、规范化,本文现简要总结下手动门的一般安装流程以及各环节注意事项。




Step.1:殚线、找规矩

根据图纸结合三翼手动门的实际尺寸,以建筑轴线为准,找出门中心位置,并在中心位置弹好十字控制线。以楼层标高控制线为基准,控制门的安装高度。

Step.2:安装支架及装轴定位

安装支架时,应根据门的左右、前后位置尺寸,将支架与顶板的预埋件固定,并使其水平。装轴定位:先安装转轴,固定底座,底座下面须垫实,防止因下沉影响门扇转动。然后临时点焊上轴承座,并使转轴垂直于地面。




Step.3:皮安装门顶与转壁

安装时,先安装上圆门顶,再安装转壁,转壁做临时固定,以便调整其与门扇的间隙。

Step.4:安装门扇

三扇门扇应保持夹角120°,且上下要留出特定宽度的间隙。安装按组装说明顺序组装,并吊直找正。组装时,所有可调整部件的螺钉均拧紧至80%,其他螺钉紧,以便调试。门扇安装后利用调整螺钉适当调整转壁与门扇之间的间隙,并用尼龙毛条密封。

Step.5:手动调试

三翼手动门门体全部组装完毕后,进行手动旋转,调整各部件,使门体达到旋转平稳、力度均匀、缝隙一致、无卡阻、无噪声后,将所有螺钉逐个紧固。紧固完后再进行试转,满足要求后,手动调试完成。




Step.6:安装控制系统

手动调试完成后,按照组装图要求的位置、尺寸,将控制器安装到主控指箱内,把动作感应器安装在三翼手动门进、出口的门框上槛或吊顶内,在门入口的立框上安装防挤压感应器,在门扇的顶部安装红外线防碰撞感应器。各控制器件安装就位后,固定牢固。

Step.7:通电调试运行

控制系统安装完成,检查各个接线准确无误后,进行通电试运行按三翼手动门说明进行调试,一般调试分三步进行:一是调整旋转速度,使正常速度和慢速符合要求;二是调整紧急疏散、伤残人用慢速开关、急停开关、照明灯等,使其各部分动作正常、功能满足要求;三是调试感应系统,调整动作感应器,使行人接近入口范围,门扇开始旋转,离开出口后延迟特定时间停止。


当然,要想更好地维持三翼手动门的良好运转状态,除需要严格按照相应技术规程做好手动门各安装环节的工作外,成品质量验收、成品保护以及安装后的调试工作也尤为重要,关于这方面的内容我们将会在后续的文章中着重讲解。
