明晰技术规格 严守配置要求 全力打造高端精品电动两翼旋转门

2019/4/25 15:33:48

在各类新型旋转门产品中,电动两翼旋转门无疑是当前较常见且应用较广泛的一类。该产品不仅兼具普通旋转门所拥有的所有功能,而且使用安全性与节能性也有很大程度的提升,故十分深受人们的欢迎和喜爱。为使电动两翼旋转门的生产制造更加地规范化、高质化,本文现着重分析阐述下电动两翼旋转门门体结构、运行方式及安全系统等几个方面的技术标准与要求,还望相关研发设计人员务必多加注意。

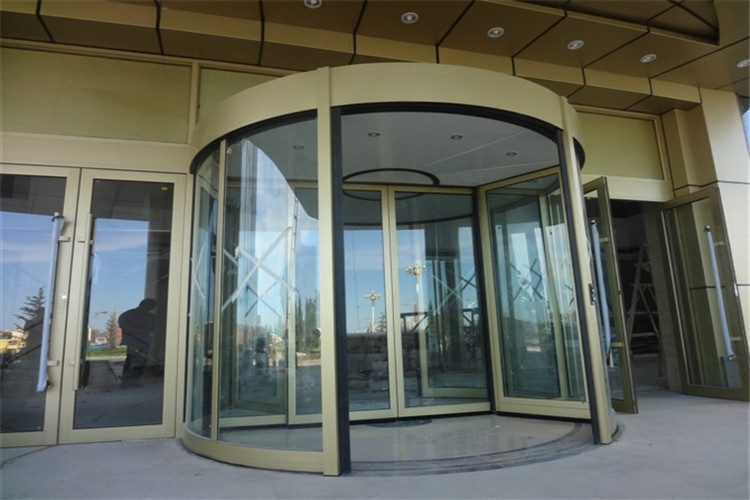

电动两翼旋转门 (1).jpg


●门体结构

1.立柱、门框采用整体铝合金型材,全密闭封条。

2.滑环:要求采用全进口触点不少于34路柱形滑环。

3.旋转门采用无中轴强力复合型铝合金成型导轨结构。

4.曲壁采用安全夹胶玻璃结构内设陈列箱(承载各不小于20公斤)。

5.玻璃:为电动两翼旋转门专用安全玻璃或同等档次产品,曲壁不小于5+5m透明安全夹胶玻璃、门翼采用不小于6mm透明钢化安全玻璃。

6.变频器:电动两翼旋转门变频器采用国际知名品牌,如西门子,要求一个变频器驱动两个电机或采用双变频器+双电机,但须保障两电机同步。

7.立柱:旋转门立柱采用6063T5铝型材,壁厚≥8m。为保障门框的刚度和耐冲击性,旋转门门翼需由较小厚度为4mm的铝型材6063T5制造。

8.电机:电机采用原装欧洲进口交流变频减速旋转门专用德国电机两台,电机PLC控制器等主要电器元件需原装进口,并在交货时提供相关进口证明资料。

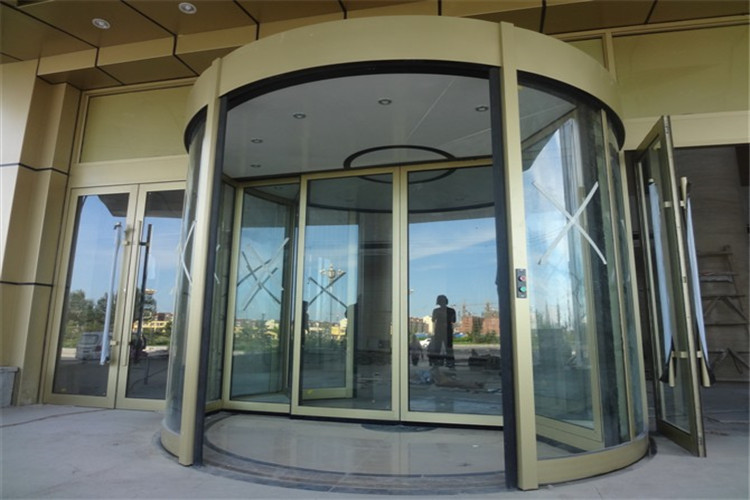

电动两翼旋转门 (2).jpg


●运行方式

1.平开(自动)方式:双向通行;单向通行;常开状态。

2.自动旋转方式:通行感应器监测,在有人走近时时,驱动旋转。在无人通过时,停止转动或低速运转。

3.设三种等待状态:斜角停←→正常速;怠速←→正常速;封闭停←→正常速,方便用户在不同季节选择所需等待状态。

4.停电状态:停电时电动两翼旋转门自带UPS可支持转门转至中线,并自动接转中间自动平滑门功能并维持平滑门使用20分钟。大门中间平滑门处于完全打开状态或全封闭状态。


电动两翼旋转门 (3).jpg


●安全系统

1.夜间锁门:电子抱闸装置或电磁锁。

2.门翼及门柱防夹感应器应为红外线感应器。

3.设置欧洲原装进口中文故障显示器,操作直观方便。

4.旋转门应有智能控速功能,以能在危险区域保障安全。

5.电动两翼旋转门应与备用电源与消防报警系统联动,在主电源断电时,门扉即全自动停于逃生位置,平开门自动完全打开,形成紧急出口。

6.高灵敏系统,保障门能即时开启并对速度进行无级变速调节。在入口处及旋转部分设置防夹、防撞、防碰非接触式感应器、底部防夹脚感应器和安全开关,一樘门安全感应器不少于22组,30个,应保障安全感应无盲区。



电动两翼旋转门的设计制造看似简单,但实则也是一项技术含量较高的系统工程,如若任何一个环节出现偏差,都将有可能严重影响整个门体结构的使用安全,所以,为有效减少人身伤亡事故的发生,也为规避不必要的经济损失,还望各生产企业务必严格恪守上述技术标准。
