装好全自动三翼旋转门 为建筑上好安全“保险”

2019-4-25 15:37:23

在任何需要控制进出的地方,全自动旋转门都可以提供经济且灵活的解决方案,特别是全自动三翼旋转门。相比普通旋转门,三翼门无疑更具时尚感与使用安全感,但因其包含诸多普通门不具有的使用特性,所以安装难度也比较大。为保障全自动三翼旋转门的长期平稳安全运行,创意自动门的专业技术人员特结合多年安装实践经验,对全自动三翼旋转门正确安装步骤及相关技术要点进行了详尽地总结,希望能为同类型门体结构的安装提供一些参考。

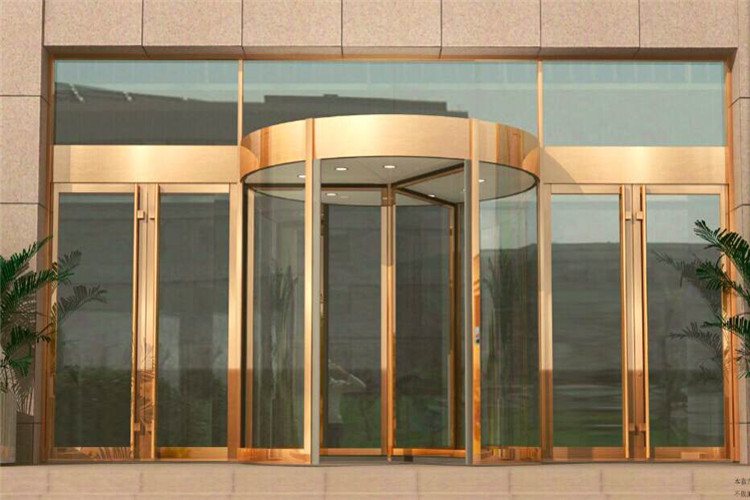

全自动三翼旋转门 (2).jpg


★用相应工具打开包装箱,把感应门立起来或平放于柔软的地毯上,防止碰伤或划伤表面。

★装上门臂,注意,在门臂固定轴上贴有左手/右手标志,请以此标志判断门臂安装方向,箭头方向对准进门方向。拧开下边箱体螺丝,轻轻拿出控制箱,放到旁边。

★确定全自动三翼旋转门安装位置并画线;把门放于要安装的位置,如果是对开的,注意保障两侧门在一条直线上,且控制两门臂距离,标准距离为50mm,也可根据实际情况调节,但注意较小保障两门臂不互相碰撞。固定好安装位置后,在螺栓孔画圈,确定打孔位置。对开门注意,要画埋同步线和电缆线的槽线,在电缆线出口位置,注意画出出线孔。

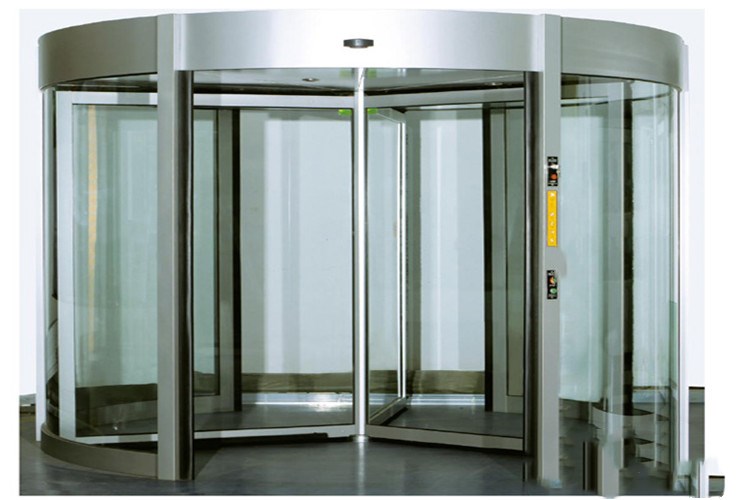

全自动三翼旋转门 (3).jpg


★钻孔,开同步线槽;首先将设备排好定位,使用铅笔画出固定螺栓孔的位置,在螺栓孔位置再使用Φ14玻璃开孔器将地砖开孔,然后在螺栓孔位置使用Φ12电锤钻头垂直打孔,再使用Φ12膨胀螺栓固定设备。电锤钻头有效长度需大于螺栓长度,即>100mm。

★接电源线:单开门,直按把电源插头由下圆孔穿出,接于220V电源上。对开门,可根据客户要求,分别在两侧各接一个电源,或只在一侧接电源,前者可把插头直接由下圆孔穿出,

接于220V电源上,后者需把两根电源线并连后,由一侧下圆孔穿出,接于220V电源上。

★接同步数据线(对开门);在全自动三翼旋转门包装箱内,有两根电源线和一根同步数据线,同步数据线即两头接有蓝色数据插头的线,在此线两端分别接有两个白色线排,一侧接线颜色一一对应,一侧不对应,请将颜色一一对应一侧的线拆下,后穿过PVC管,再重新接上,之后连同线排分别由两侧门的下圆孔传入,并参照右图把蓝色数据线插头插入相应位置。

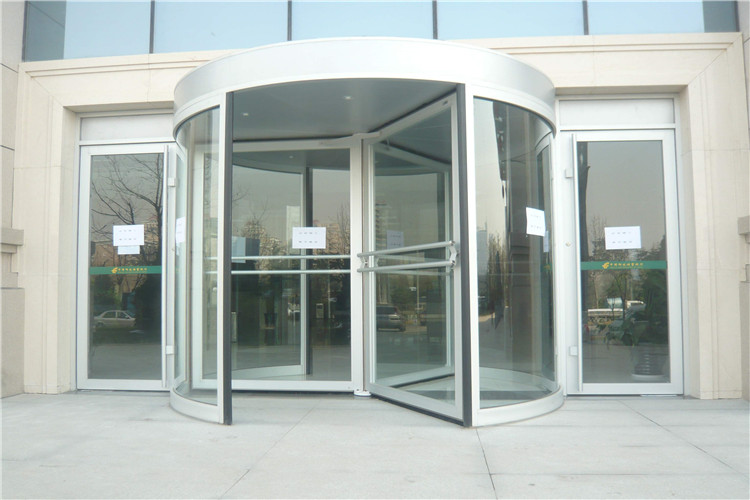

全自动三翼旋转门 (1).jpg


★地脚螺丝固定门体;对于主门,TTAB提供M10×100地脚螺丝,单开4个,对开8个;为防护栏提供M10×80地脚螺丝,单开门20个,对开门16个。主门螺栓孔有较大的调节空间,可先拧上螺丝,再调全自动三翼旋转门的位置后,再拧紧。

★安装栏杆、立柱(地脚螺丝固定立柱),连接杯上的小螺丝固定栏杆。

★通电、打开钥匙、检测接近打开、反向推动门臂报警等整体功能运作。


以上只是创意结合自身多年安装实践经验,对全自动三翼旋转门科学安装步骤及施工技术标准的简要总结,所以难免存在诸多不妥之处,但还是需要总结归纳,以促使自己提高安装技术水平和改正错误,斗胆抛砖引玉供同仁批正。
